ЛМ-68М, ЛП-83, 71-88Г

Историческая справка

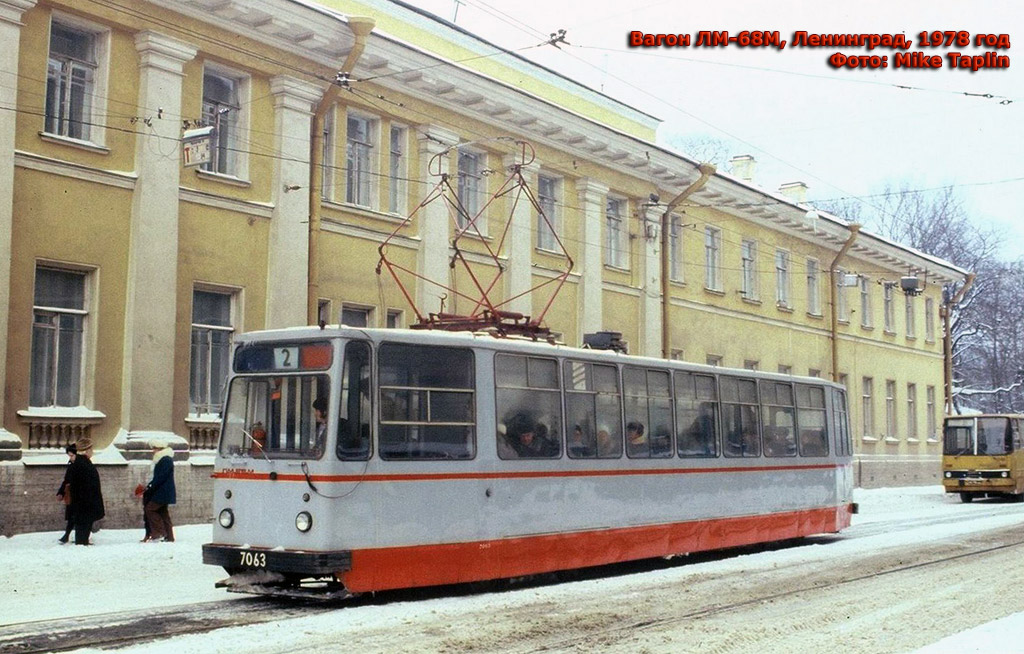

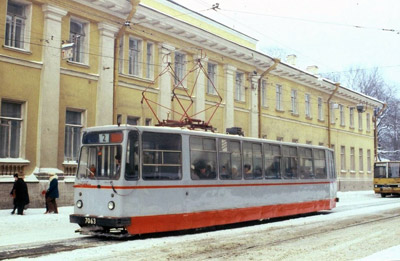

В начале 70-х годов XX века ленинградский завод ВАРЗ продолжил совершенствование цельнометаллического 4-осного трамвайного вагона. Во главе угла по-прежнему стояло улучшение качественных и эксплуатационных показателей выпускаемых трамваев. Эксплуатация ЛМ-68 показала низкий запас прочности у рамы и каркаса кузова. У некоторых вагонов после нескольких лет эксплуатации наблюдались отклонения от геометрии кузова в районе передней и задней площадок. В декабре 1972 было выдано техническое задание на разработку модернизированного вагона ЛМ-68М.

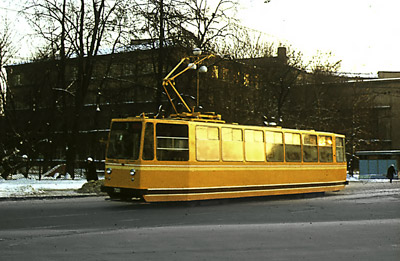

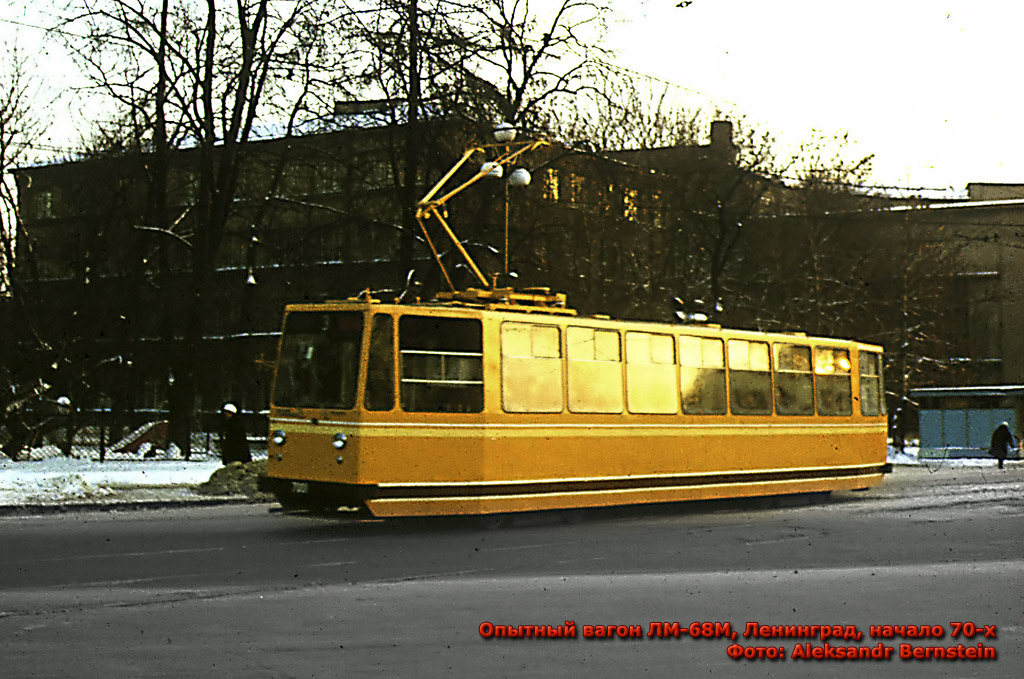

Уже в следующем 1973 году под руководством Б.М. Кулакова был построен опытный вагон. Кузову трамвая были преданы более строгие очертания за счет ликвидации выступающих частей на лобовых оконечностях передней и задней площадок и в районе средней двери. Так же была произведена реконструкция крыши, в ходе которой было ликвидировано крышевое остекление, увеличена высота боковых стекол и изменен угол их наклона. Вдоль крыши расположили пять вентиляционных люков, один из которых разместили над кабиной водителя. В салоне выровняли уровень пола, сидения установили на индивидуальные тумбы, внутри которых смонтировали нагревательные элементы, по типу вагонов КТМ-5М3. Изменения коснулись и подвагонного оборудования: подлежащее частому осмотру оборудование разместили вдоль бортов вагона. Для увеличения безопасности в электрические цепи вагона была введена блокировка движения вагона с открытыми дверями.

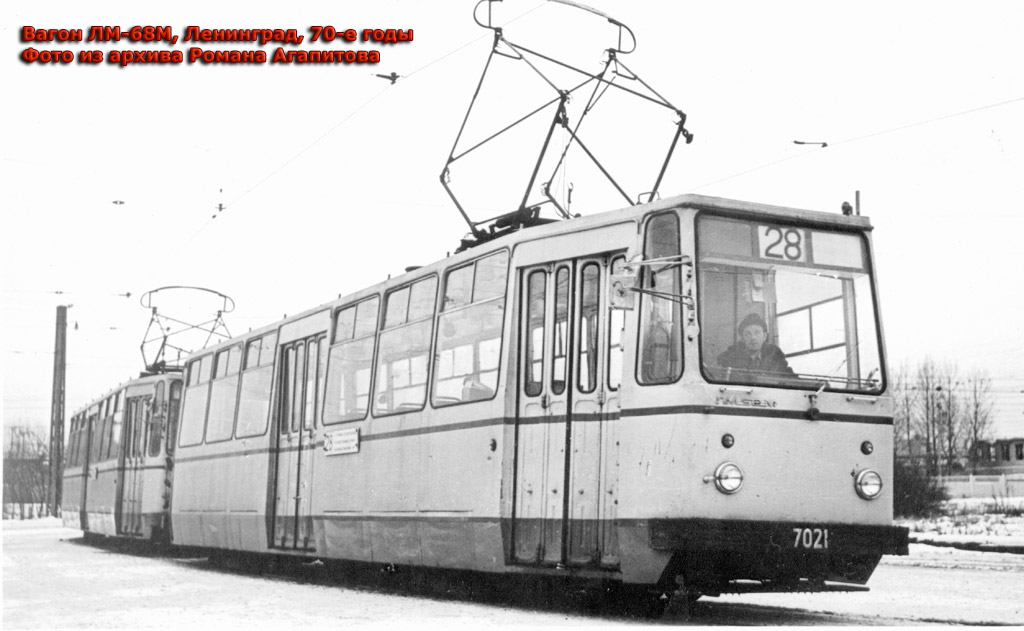

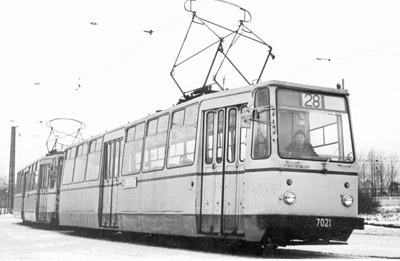

Опытный вагон в 1973 году поступил в трамвайный парк им. Смирнова. В 1974 было построено еще 7 вагонов ЛМ-68М. Первые 4 вагона были оборудованы ассиметричными однорычажными токоприемниками завода СВАРЗ типа АА-38-925. Часть вагонов были сцеплены в поезда из двух вагонов по системе многих единиц. В августе 1975 межведомственная комиссия рекомендовала ЛМ-68М к серийному производству. В том же году было развернуто серийное производство. У вагонов с зав. № 10 сигналы поворота в лобовой части кузова стали устанавливать над фарами. В том же 1975 году, ориентировочно с зав № 25, на вагоны стали устанавливать софитные ящики в передней и задней частях вагона с отдельным стеклом (разделив торцевые стекла на две неравные части), люк фальшборта у мотор-компрессора стали выполнять с дефлекторами. Одновременно увеличилась величина форточек в салоне. В 1980 году была расширена задняя дверь за счет ликвидации небольшого окна у задней стенки. В этом же году был внесен ряд изменений в электрооборудование с целью повышения его надежности, и изменена вентиляция тяговых двигателей. В 1986 году была выпущена партия вагонов с вынесением части электрооборудования в салон вагона. Электрические аппараты скомпоновали в специально установленном шкафу по левой стороне вагона за кабиной водителя. С 1987 года такие вагоны строили серийно. Вагоны с заводскими номерами 1992 и 1994 в опытном порядке были оборудованы ТИСУ и сцеплены в поезд по системе многих единиц.

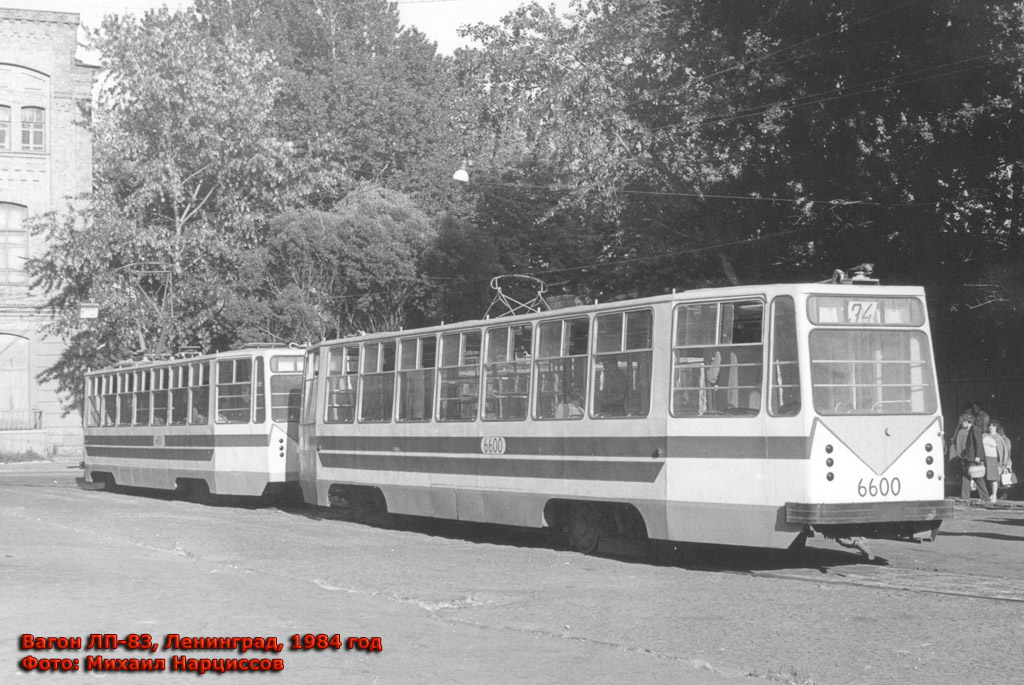

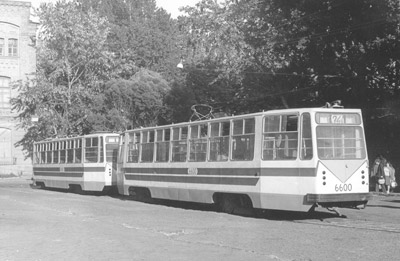

В годы производства в связи с нехваткой части электрооборудования, поставляемого московским заводом Динамо, часть вагонов передавалась заказчику без тяговых электродвигателей, пантографов и некоторых других узлов. Позднее вагоны дооборудовались на эксплуатационных предприятиях. На начало 1983 года в Ленинграде таких вагонов было 26 единиц. В том же году был сконструирован и построен опытный прицепной вагон типа ЛП-83, представляющий из себя вагон ЛМ-68М без кабины, место которой заняла накопительная площадка, аналогичная задней. Вагон не содержал электрооборудования, за исключением цепей управления барабанно-колодочным тормозом. Вагон был направлен на испытания в трамвайный парк им. Скороходова. Испытания показали низкую надежность тормозной системы и повышенное воздействие на путь необмоторенных тележек. Впоследствии таких вагонов не строили.

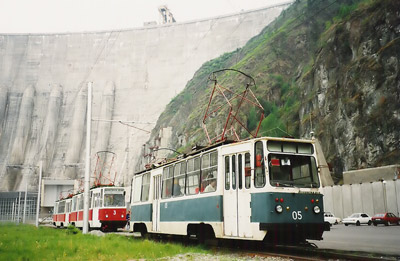

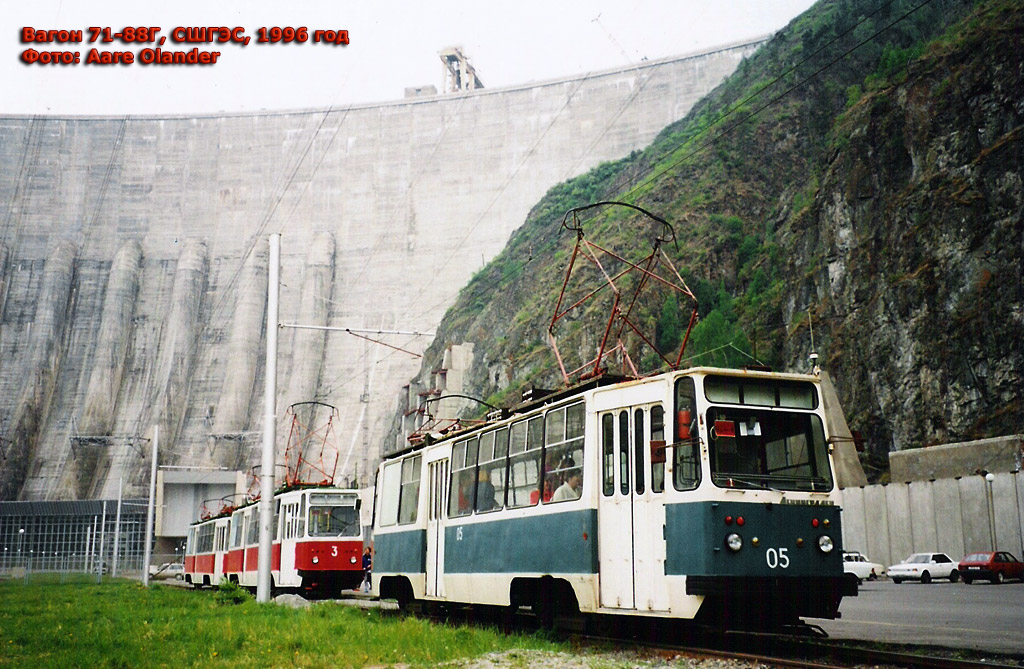

C 1988 по 1992 было построено около 30 вагонов ЛМ-68М в двухстороннем исполнении. Вагоны получили вторую кабину в задней части, задняя дверь была перенесена с правого борта на левый, а средняя сдвинута на одно окно назад (у части вагонов устанавливали с обеих сторон по две двери). На крыше было установлено два пантографа, часть электрооборудования расположили в салоне в шкафу за одной из кабин водителя. 6 таких вагонов получили индекс 71-88Г и были направлены для эксплуатации в пос. Черемушки, где стали работать на линии Черемушки - Саяно-Шушенская ГЭС. В Ленинграде двухсторонние вагоны использовались в пассажирском движении в конце 80-х - начале 90-х, позднее их стали использовать для развозки рабочих парков и буксирами.

В 1988 году производство ЛМ-68М было прекращено в связи с серийным выпуском сочлененных вагонов ЛВС-86. Всего было выпущено 2108 односторонних вагонов ЛМ-68М. Из них 15 единиц поставлено в Архангельск, 13 в Темиртау 3 в Горький и 3 в Череповец. На базе ЛМ-68М было выпущено большое количество различных вагонов специального назначения: рельсошлифовальные, вагоны-вышки контактной сети, песковозы и другие.

Технические подробности

Трамвайный вагон типа ЛМ-68М предназначен для перевозки пассажиров по городским трамвайным путям и рассчитан для эксплуатации как одиночными вагонами, так и в составе двух вагонов с управлением по системе многих единиц.

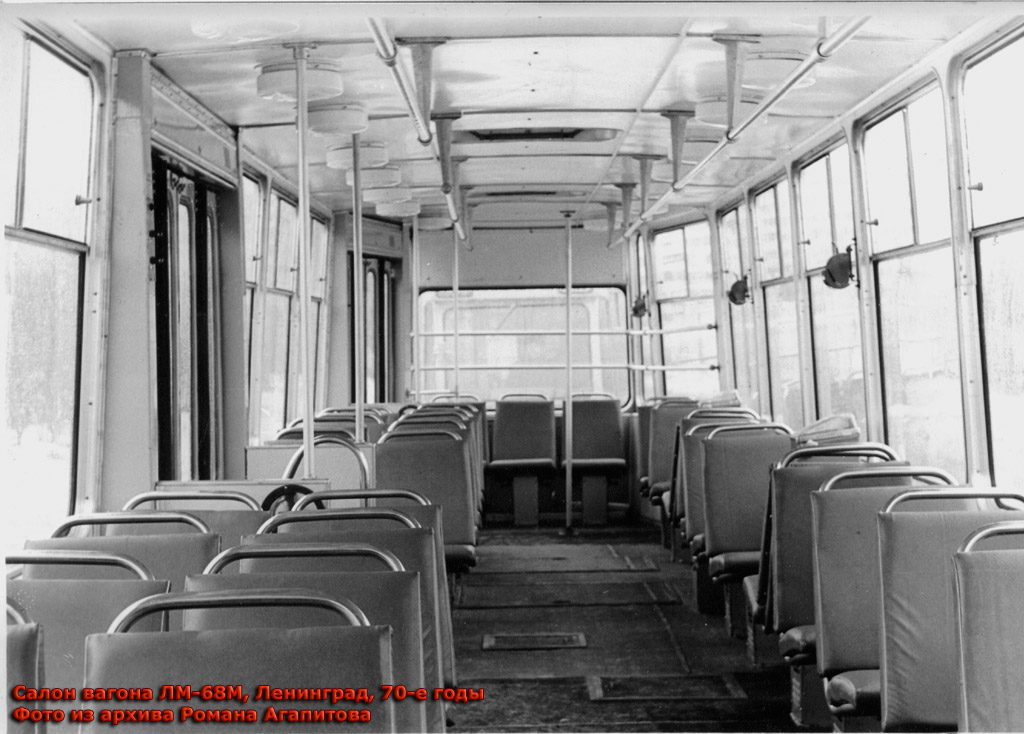

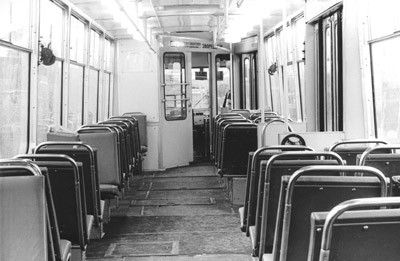

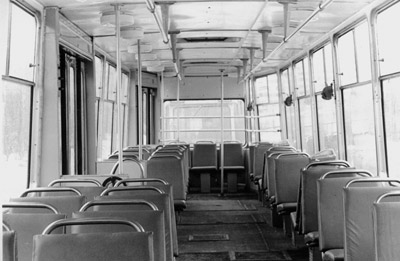

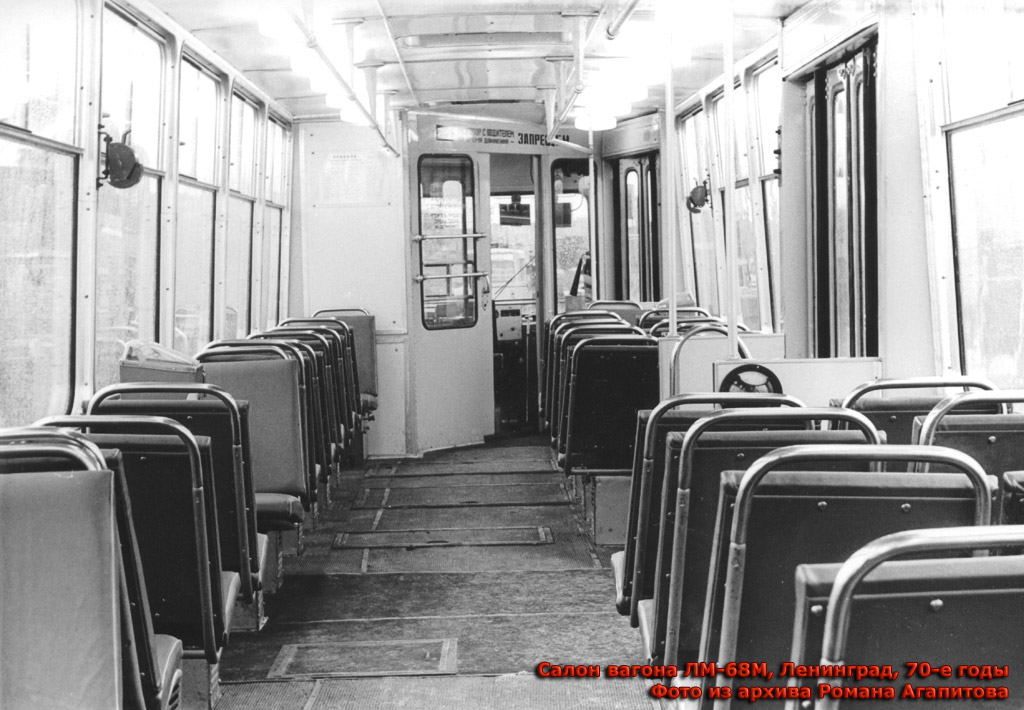

Трамвайный вагон — четырехосный, имеет цельнометаллический кузов со стальной сварной рамой и каркасом, обшитым стальными листами толщиной 2 мм. С внутренней стороны каркас и обшивочные листы защищены от коррозии и покрыты шумопоглощающей мастикой. Для внутренней обшивки стен и потолка применен слоистый пластик; пол выполнен из фанеры и сверху покрыт рифленым резиновым ковриком. В пассажирском салоне установлены два ряда мягких кресел: с одной стороны — одноместные, с другой — сдвоенные, и три билетные кассы. В кабине водителя, отделенной от салона перегородкой, сосредоточена вся аппаратура управления вагоном. Дверь в кабину — задвижная. В вагоне имеются три входные двери ширмового типа (первая и третья шириной 1330 мм, средняя 1700 мм, с 1980 года третья дверь шириной 1750 мм) с электропневматическим приводом и автоматическим открыванием из кабины водителя. Освещение вагона — 24 светильниками с лампами накаливания, отопление — воздухом от пускотормозных сопротивлений и электропечами с нагревательными элементами типа ТЭН; вентиляция — естественная. Вагон радиофицирован, предусмотрена звуковая и световая сигнализация.

На вагоне типа ЛМ-68М применены четыре тяговых двигателя последовательно-параллельного возбуждения типа ДК-259Г7 (позднее ДК-259Г3), которые подрессорены и подвешены на тележке к поперечным балкам. Редуктор — двухступенчатый. Питание электродвигателя постоянным током напряжением 550 В происходит от контактной сети через токоприемник пантографного типа. На вагоне установлен силовой многоступенчатый кулачковый контроллер типа ЭКГ-33Б, имеющий 17 позиций. Управление вагоном осуществляют при помощи кулачкового контроллера водителя КВ-42Г с 10 положениями главной рукоятки: 4 ходовые М,Х1-Х3, 5 тормозных Т1-Т4 и ТР и нулевая позиция. Питание цепи управления производится железно-никелевой аккумуляторной батареей, состоящей из 20 элементов типа ЖН-100 с номинальным напряжением 24 В; наряду с аккумуляторной батареей установлен генератор типа Г-731А с двигателем ДК-661А. На вагоне предусмотрены быстродействующие аппараты токовой защиты, специальные реле для защиты электрической схемы от включения в случае отсутствия или недостаточности по величине напряжения, а также разрядники для молниезащиты. В кабине установлен отключатель групп тяговых двигателей типа ОМ-23Б. Вагон оборудован электродинамическим, механическим и электромагнитным рельсовым тормозами. Механический тормоз с пневматическим приводом срабатывает при истощении (для дотормаживания) или при отказе служебного электродинамического тормоза.

Кузов вагона опирается на тележки посредством пятников. Тележки - мостового типа, не имеют явно выраженной рамы. Условно раму образуют два кожуха редукторов, в которых размещены оси колесных пар, и две продольные сварные балки прямоугольного сечения. К балкам приварены лапы для крепления к кожухам редукторов. Центральное подвешивание кузова выполнено в виде двойных спиральных пружин и резино-металлических элементов. Колесные пары имеют подрезиненные бандажи с двумя резино-металлическими дисками.

Пневматическое оборудование вагона используется в качестве привода рычажно-тормозной системы, для открывания и закрывания дверей, опускания подвагонной сетки, подачи звуковых сигналов, для управления реверсором ПР-759В, стеклоочистителями и песочницами. Пневматическая система разделена на магистрали высокого давления и низкого давления. Питание воздушной системы производится при помощи компрессора типа ЭК-4.

Технические характеристики

Тип вагона
Длина вагона по буферам, мм
Ширина вагона, мм
Высота от головки рельса, мм
Число мест для сидения, ед
Максимальная вместимость, чел
База вагона, мм
База тележки, мм
Тара, т
Диаметр бандажа по кругу катания, мм
Максимальная скорость, км/ч
Тип тягового двигателя
Мощность тяговых двигателей, ед*кВт
Клиренс, мм
Ускорение пуска, м/сек2
Замедление при служебном торможении, м/сек2
ЛМ-68М
15000
2550
3150
35
115
7500
1940
21,2
700
65
ДК-259Г7
4*45
110
1,4
1,2
ЛП-83
15000
2550
3150
35
135
7500
1940
17
700
65
-
-
110
-
-

Список использованных печатных источников

1. М.Я. Резник, Б.М. Кулаков «Трамвайный вагон ЛМ-68», М.: Транспорт, 1977 г.
2. М.Д. Иванов, А.П. Алпаткин, Б.К. Иеропольский «Устройство и эксплуатация трамвая», М.: «Высшая школа», 1977 г.
3. Номенклатурный каталог ПО Динамо, М., 1991 г.
4. В. Валдин "Трамвай Санкт-Петербурга 1860-2000" (электронная энциклопедия)
